Kako podesiti hod pokretača ventila s skočnim jaramom?

Kao pouzdani dobavljač pokretača ventila scotch yoke, razumijem važnost osiguravanja da ove kritične komponente rade na najbolji mogući način. Jedan od ključnih aspekata održavanja optimalnih performansi je podešavanje hoda pokretača ventila scotch yoke. Na ovom blogu ću podijeliti detaljne uvide i praktične korake o tome kako efikasno izvršiti ove prilagodbe.

Razumijevanje pokretača ventila Scotch Yoke

Prije nego što uđete u proces podešavanja, bitno je imati jasno razumijevanje o tome što je pokretač ventila s skočnim jarmom i kako radi. Mehanizam scotch yoke je jednostavan, ali genijalan dizajn koji pretvara linearno kretanje u rotaciono. Sastoji se od klipa koji se kreće linearno unutar cilindra. Klip je povezan sa jarmom, koji ima prorez. Zatik na izlaznoj osovini se uklapa u ovaj prorez. Kako se klip kreće, interakcija između klina i proreza uzrokuje rotaciju izlaznog vratila, otvaranje ili zatvaranje ventila.

Ovaj dizajn nudi nekoliko prednosti, uključujući visok izlazni moment, kompaktnu veličinu i pouzdan rad. Pogoni ventila sa skočnim jarmom se široko koriste u raznim industrijama, kao što su nafta i gas, hemijska prerada i proizvodnja energije, za kontrolu protoka fluida kroz ventile.

Razlozi za podešavanje hoda

Postoji nekoliko razloga zbog kojih ćete možda trebati podesiti hod pokretača ventila s skočnim jarmom. Jedan od uobičajenih razloga je osigurati da se ventil potpuno otvara i zatvara. Ako je hod prekratak, ventil se možda neće potpuno otvoriti, ograničavajući protok tekućine. S druge strane, ako je hod predugačak, ventil može prekomjerno kretati, uzrokujući oštećenje sjedišta ventila ili drugih komponenti.

Drugi razlog za podešavanje je fino podešavanje performansi aktuatora kako bi odgovarao specifičnim zahtjevima aplikacije. Na primjer, u nekim procesima može biti potrebno imati sporiju ili bržu brzinu otvaranja i zatvaranja. Podešavanje hoda može pomoći u postizanju željenih radnih karakteristika.

Alati i sigurnosne mjere

Prije nego što počnete s podešavanjem hoda pokretača ventila sa skočnim jarmom, prikupite potrebne alate. Obično će vam trebati set ključeva, moment ključ, mjerni mjerač i indikator brojčanika. Uvjerite se da su alati u dobrom stanju i da odgovaraju veličini i tipu aktuatora na kojem radite.

Sigurnost je od najveće važnosti pri radu na bilo kojoj industrijskoj opremi. Uvijek slijedite sigurnosne smjernice i procedure proizvođača. Prije početka bilo kakvog rada provjerite je li aktuator izolovan od izvora napajanja i da je pritisak u sistemu smanjen. Nosite odgovarajuću ličnu zaštitnu opremu (PPE), kao što su zaštitne naočare, rukavice i zaštitna kapa.

Vodič korak po korak za podešavanje hoda

Korak 1: Pregledajte aktuator

Započnite vizualnom provjerom aktuatora na bilo kakve znakove oštećenja ili habanja. Provjerite ima li na klipu, jarmu, izlaznom vratilu i ostalim komponentama naprslina, korozije ili prekomjernog trošenja. Ako primijetite bilo kakve probleme, riješite ih prije nego što nastavite s podešavanjem hoda.

Korak 2: Odredite trenutni hod

Koristite indikator za mjerenje trenutnog hoda aktuatora. Postavite indikator na stabilnu površinu blizu izlaznog vratila. Postavite indikator na nulu, a zatim polako pomičite aktuator kroz njegov puni raspon kretanja. Razlika između početnog i konačnog očitavanja na indikatoru brojčanika je trenutni hod.

Korak 3: Pronađite mehanizam za podešavanje hoda

Mehanizam za podešavanje hoda varira ovisno o dizajnu pokretača ventila s skočnim jarmom. Kod nekih modela postoje podesivi graničnici na klipu ili jarmu. Ovi graničnici se mogu pomicati kako bi se ograničio hod klipa i, posljedično, rotacija izlaznog vratila. U drugim modelima, podešavanje hoda se može postići promjenom dužine klipnjače ili podešavanjem položaja klina u prorezu jarma.

Pogledajte dokumentaciju proizvođača da biste locirali specifični mehanizam za podešavanje hoda za vaš aktuator.

Korak 4: Izvršite podešavanje

Nakon što ste locirali mehanizam za podešavanje hoda, koristite odgovarajuće alate da izvršite potrebna podešavanja. Ako podešavate graničnike, otpustite matice za zaključavanje i pomaknite graničnike u željeni položaj. Koristite mjerni mjerač kako biste osigurali da je razmak između graničnika i klipa ili jarma unutar navedenog raspona.

Ako podešavate klipnjaču ili položaj klina, pažljivo pratite uputstva proizvođača. Napravite mala podešavanja odjednom i ponovo izmjerite hod nakon svakog podešavanja.

Korak 5: Ponovo izmjerite hod

Nakon podešavanja, pomoću indikatora na točkićima ponovo izmjerite hod. Uporedite novo mjerenje sa željenim hodom. Ako hod i dalje nije unutar prihvatljivog raspona, izvršite daljnja podešavanja dok se ne postigne željeni hod.

Korak 6: Zaključajte podešavanje

Nakon što je hod podešen na ispravnu vrijednost, zategnite matice za zaključavanje ili osigurajte mehanizam za podešavanje kako biste spriječili njegovo pomicanje tokom rada. Upotrijebite moment ključ kako biste osigurali da su matice zategnute navedenim momentom.

Testiranje i verifikacija

Nakon podešavanja hoda, važno je testirati aktuator kako biste bili sigurni da radi ispravno. Ponovo priključite izvor napajanja i polako upravljajte aktuatorom kroz njegov puni raspon pokreta. Provjerite neometani rad, pravilno otvaranje i zatvaranje ventila i bilo kakve znakove nenormalne buke ili vibracije.

Koristite manometar za praćenje pritiska u sistemu tokom procesa testiranja. Uvjerite se da tlak ostane unutar normalnog radnog raspona. Ako primijetite bilo kakve probleme tijekom testiranja, odmah zaustavite rad i ponovno provjerite podešavanje hoda.

Održavanje i nadzor

Redovno održavanje i nadzor su od suštinskog značaja za održavanje pogona ventila s skotch jarmom u dobrom radnom stanju. Povremeno pregledavajte aktuator da li ima znakova habanja, korozije ili oštećenja. Redovno provjeravajte podešavanje hoda kako biste bili sigurni da se nije promijenilo tokom vremena.

Podmažite pokretne dijelove aktuatora prema preporuci proizvođača. To će pomoći u smanjenju trenja i habanja, produžavajući vijek trajanja aktuatora.

Zaključak

Podešavanje hoda pokretača ventila sa skočnim jarmom je kritičan zadatak koji zahtijeva pažljivu pažnju na detalje i praćenje ispravnih procedura. Razumijevanjem mehanizma, korištenjem pravih alata i poduzimanjem potrebnih sigurnosnih mjera, možete osigurati da aktuator radi na najbolji mogući način, pružajući pouzdanu i efikasnu kontrolu ventila.

Ako ste na tržištu za visokokvalitetne aktuatore ventila sa skočnim jarmom ili vam je potrebna dodatna pomoć oko podešavanja hoda ili održavanja, mi smo tu da vam pomognemo. Naš tim stručnjaka ima veliko iskustvo u ovoj oblasti i može vam pružiti najbolja rješenja za vaše specifične potrebe.

Za više informacija o našim aktuatorima ventila scotch yoke, možete posjetiti sljedeće linkove:

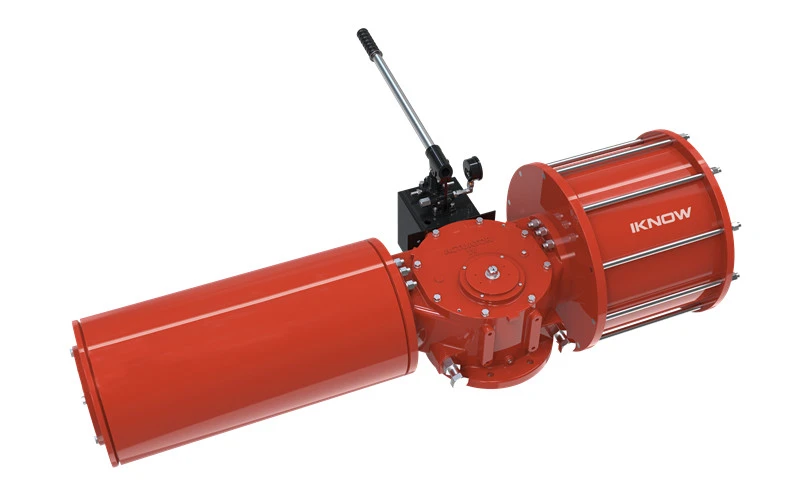

• Scotch Yoke sa hidrauličnim ručnim točkovima
